復合流閉式冷卻塔產品簡介
復合流閉式冷卻塔在運行方式上又分為單進風和雙進風閉式冷卻塔，產品應用于制造工業領域，需要用水進行冷卻的設備很普遍，傳統的水冷方法水耗大，運行和使用設備的維護費用高，不符合環保節能的運行方略。該冷卻塔的工作流體封閉式循環、用紫銅管、鋁翅片等作為導熱體，通過空氣進行換熱。使用閉式冷卻塔的顯著特點是無水垢，不結水垢（循環水質穩定），換熱效率高，運行費用低。
一、復合流閉式冷卻塔

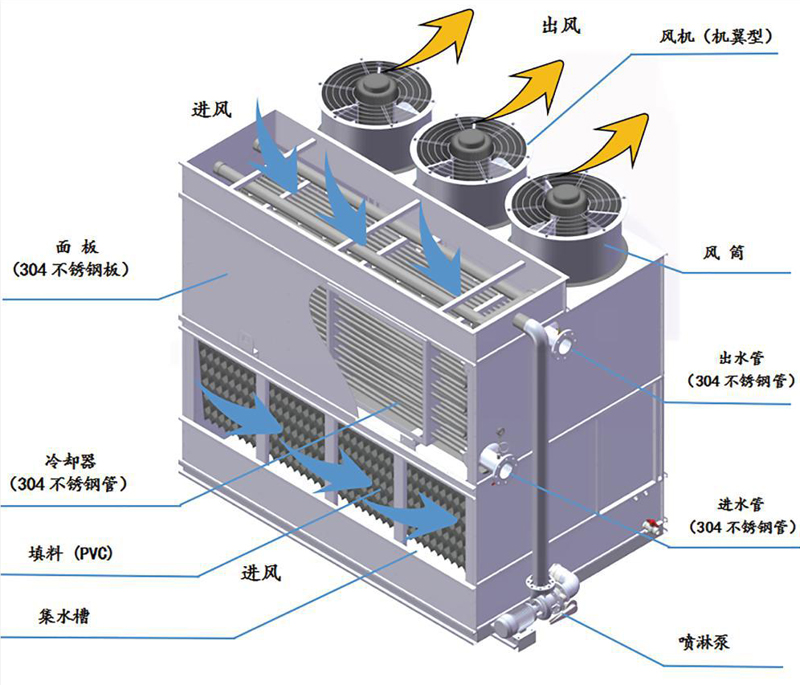

1、復合流單進風閉式冷卻塔結構圖
2、復合流單進風閉式冷卻塔產品特點
a、采用復合流冷卻方式，可對高溫目溫差要求較大的介質進行冷卻
b、內置檢修平臺，內部空間大，維護保養較方便
c、高風筒設計，獨特的排風系統保障通風量，散熱快，保障冷卻效果
d、噪音低，易損件采用國內知名品牌，故障率低，維護成本低廉
e、冷卻器采用防凍節能型設計。在北方地區較低氣溫時保障循環水排干避免凍場
f、外形設計符合國際冷卻塔認證要求，美觀大方，操作維護簡單易行
3、復合流單進風閉式冷卻塔參數表
| KPBH復合流閉式冷卻塔參數表 | ||||||||||||||
| 型號 | 冷卻量 | 工作流量 | 風機 | 噴淋泵 | 重量（分體） | 外形尺寸長高寬mm | 進出水口徑 | 補水口徑 | 排污口徑 | |||||
| Type | Kcal | KW | T/h | 功率Kw | 風量m^3/h | 功率KW | 流量T/h | 揚程m | 運輸Kg | 運行Kg | 分體 | DN | DN | DN |
| KPBH-30 | 150000 | 174 | 30 | 1.5x2 | 50000 | 1.1 | 45 | 5 | 1000 | 2400 | 2800x1700x2650 | 80 | 25 | 32 |
| KPBH-40 | 200000 | 233 | 40 | 1.5x2 | 50000 | 1250 | 2700 | 2800x1700x2650 | 80 | 25 | 32 | |||
| KPBH-50 | 250000 | 291 | 50 | 1.5x2 | 50000 | 1400 | 3000 | 2850x1900x2700 | 100 | 25 | 32 | |||
| KPBH-60 | 300000 | 348 | 60 | 2.2x2 | 60000 | 1550 | 3350 | 2850x2200x2700 | 100 | 25 | 32 | |||
| KPBH-70 | 350000 | 407 | 70 | 2.2x2 | 60000 | 1790 | 3750 | 2850×2200×2800 | 125 | 25 | 32 | |||
| KPBH-80 | 400000 | 465 | 80 | 1.5x3 | 75000 | 1.5 | 65 | 5 | 1900 | 4200 | 3650×2200x2900 | 125 | 32 | 40 |
| KPBH-90 | 450000 | 523 | 90 | 2.2x3 | 90000 | 2200 | 4800 | 3850×2200x3000 | 100×2 | 32 | 40 | |||
| KPBH-100 | 500000 | 581 | 100 | 2.2x3 | 90000 | 2400 | 5200 | 3850×2400x3000 | 100x2 | 32 | 40 | |||
| KPBH-125 | 625000 | 727 | 125 | 1.5x4 | 100000 | 2.2 | 120 | 5 | 3000 | 6450 | 4300x2400x3200 | 125x2 | 32 | 40 |
| KPBH-150 | 750000 | 872 | 150 | 2.2x4 | 120000 | 3600 | 7800 | 4900x2400x3300 | 125x2 | 40 | 50 | |||
| KPBH-180 | 900000 | 1046 | 180 | 3x4 | 120000 | 4000 | 9000 | 5300x2700x3500 | 125x2 | 40 | 50 | |||
| KPBH-200 | 1000000 | 1163 | 200 | 3x4 | 180000 | 150 | 5 | 4700 | 10500 | 5950×2700×3600 | 150x2 | 40 | 50 | |
| KPBH-230 | 1150000 | 1337 | 230 | 3x4 | 180000 | 5100 | 12000 | 5950x2700x3600 | 150x2 | 40 | 50 | |||
| KPBH-250 | 1250000 | 1453 | 250 | 3x4 | 180000 | 180 | 5 | 5600 | 12800 | 6250x2800x3800 | 150x2 | 40 | 50 | |
| KPBH-280 | 1400000 | 1628 | 280 | 4x4 | 200000 | 6000 | 13500 | 6250x2800x3800 | 150×2 | 50 | 65 | |||
| KPBH-300 | 1500000 | 1744 | 300 | 4x4 | 200000 | 7.5 | 270 | 7 | 6600 | 14500 | 6950x3000x4200 | 200x2 | 50 | 65 |
| KPBH-350 | 1750000 | 2034 | 350 | 5.5x4 | 350000 | 7300 | 15200 | 6950×3000x4500 | 200x2 | 50 | 65 | |||
| KPBH-400 | 2000000 | 2326 | 400 | 5.5x4 | 350000 | 4X2 | 360 | 5 | 8000 | 16000 | 7750x3000x4900 | 200x2 | ||
二、復合流雙進風閉式冷卻塔
1、工作原理：
工作流體（水或其他液體），在熱源以及閉式冷卻塔的盤管內進行循環。工作流體的熱量流經盤管壁以顯熱換熱的方式傳遞給流經盤管外表面的水中。吸收熱量的水落入水盤，通過噴淋泵，經噴淋水管到達噴嘴。溫?zé)岬膰娏芩谔盍媳砻嫘纬梢粚颖∧�，已達到最佳的冷卻效果，同時通風機系統啟動，使機組外大量的空氣以與落水相反的方向從進風格柵進入。空氣和水在填料表面直接接觸，一小部分水蒸發，在這個蒸發過程中，噴淋水將熱量以潛熱換熱的方式傳遞給流過機組的空氣，飽和的氣流通過通風機傳遞到空氣中，從而將熱量消散，其余的噴淋水被填料冷卻后淋向盤管，如此循環。

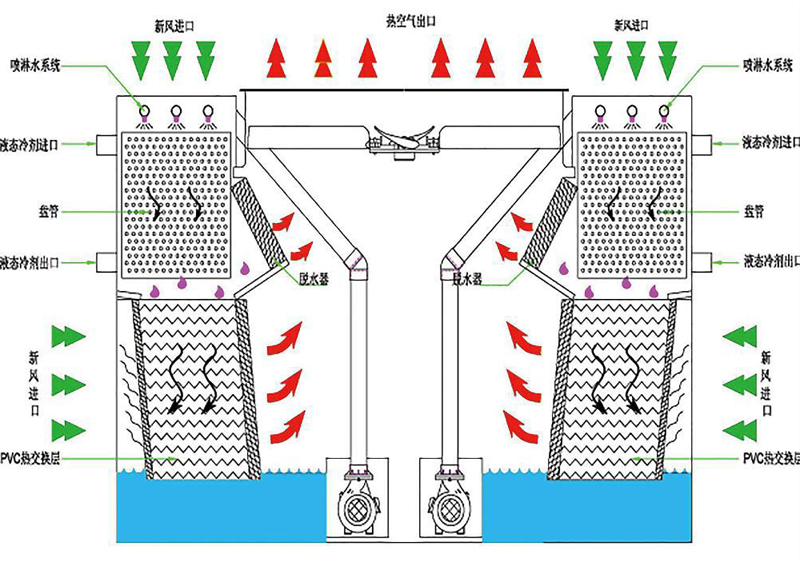

2、結構圖：
逆流式填料式設計非常適合冬季運行，填料部分完全被箱體壁板包圍，避免與凍結氣流直接接觸，從而防止填料部分結冰，逆流設計溫度梯度更均勻，減少冰阻，提高冬季運行可能性。
